Napelemek és tartozékok

MC4 és MC4-EVO 3 típusú gyári vagy kompatibilis csatlakozók bontására és szerelésére használatos eszköz.
Az ár két darab szerszámot és egy tépőzáras tokot tartalmaz!

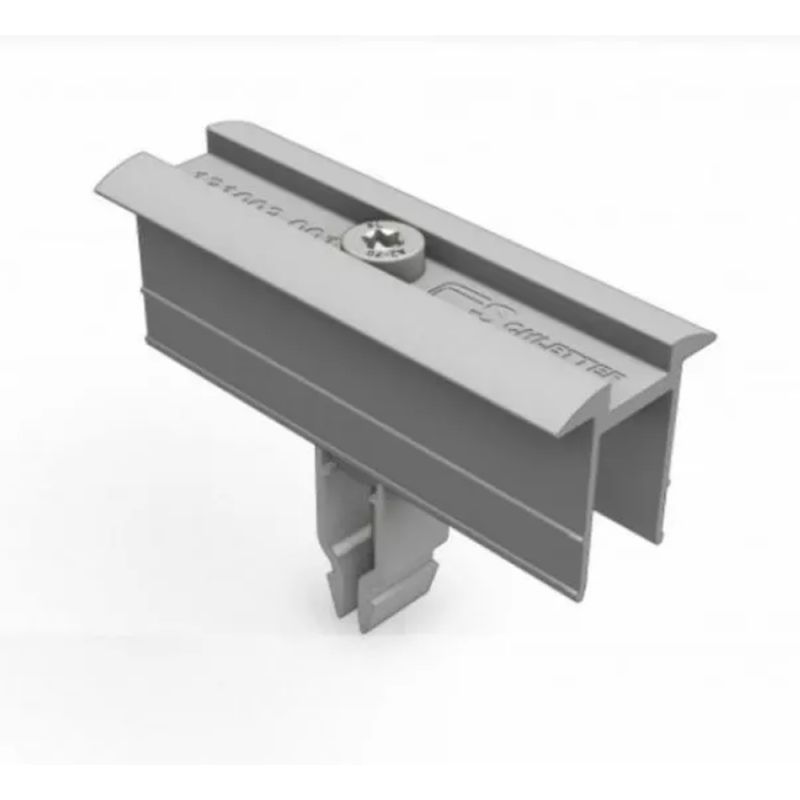

Alkalmas 40-50 mm vastag napelemekhez.

ExPL-DC elosztó, PV biztosítós zárlatvédelem, túlfesz.védelem (T1/T2), 1000VDC, Plug'n'Power MC4 csatlakozás, 1string/1MPPT, IP65

ExPL-DC..-1B1T elosztók általános ismertetése:

• PV biztosítós zárlatvédelem túlfeszvédelemmel
• 1 vagy több stringes rendszerek stringenkénti zárlat- és túlfeszvédelemmel
• A napelemes ExPL-DC védelmi elosztók alkalmazása ideális választás a napelemes rendszerek biztonságos működésének kialakítására. A tervezésnek, gyártásnak és a prémium minőségű termékek használatának köszönhetően tökéletesen alkalmazkodnak a napelemes energetikai rendszerek speciális igényeihez.
• Az ExPL DC napelemes elosztók 5 év garanciájukkal a minőségi rendszerek által támasztott követelményekhez igazodnak.

Főbb jellemzők:

• PV biztosítós zárlatvédelem
• I+II. (T1/T2) osztályú túlfeszlevezető
• 1 string / 1 MPPT
• 1000 V DC
• max. 30 A
• Kül- és beltéri alkalmazás
• UV- és hőálló, IP65 tokozás
• Plug ’n’ Power csatlakozási technológia
• MSZ 2364 / HD 60364-7-712:2006 és OTSZ 5.0 irányelveknek megfelelő kialakítás

Műszaki paraméterek:

• 1 string / 1 MPPT PV biztosítós zárlatvédelme
• 1 db I+II. (T1/T2) osztályú túlfeszültség-levezető földeletlen DC oldalú rendszerekhez
• 1 db max. 30 A névleges áramú 2 pólusú fotovoltaikus biztosító aljzat
• Csatlakoztatásra előkészítve, tömszelencés bevezetés a védettség biztosításához
• Szállítás terjedelme: Szerelt elosztó átlátszó ajtóval (készülékek, vezetékek, MC4 csatlakozók/sorkapcsok*, tömszelencék, minőségi bizonyítvány)

Alkalmazási lehetőségek:

• A stringek zárlatvédelmének kialakítása a MSZ 2364 / HD 60364-7-712:2006 szabvány szerint, szükségesség esetén, amelyhez az ExPL-DC védelmi elosztó család kínálatában megoldások találhatók.

Számítási mód:

A) napelemes soronként megszámoljuk, hány "köz" van a panelek között. Ezt beszorozzuk a sín sorok számával (általában 2). Ha több napelemes sor is van, akkor ezeket összeadjuk. (kicsi és egyszerű elrendezésű rendszereknél gyors módszer)

B) napelemes soronként megnézzük, hány db panel kerül egy sorba, ebből kivonunk 1-et, majd ezt beszorozzuk a sín sorok számával (általában 2). Ha több napelemes sor is van, akkor ezeket összeadjuk. (nagy és bonyolult elrendezésű rendszereknél gyors módszer)

Példa: 1 db 4 panel széles sor, 1 db 3 panel széles sor, mind a hagyományos 2 sínsorra fektetve

A) 4 panel széles sorban: 3 köz      3 panel széles sorban: 2 köz       szumma: 5 köz   -> 5*2 = 10 középső leszorító
B) (4-1)+(3-1) = 3 + 2 = 5 köz  ->  5*2 = 10 középső leszorító

Ajánlott kiegészítők:

MSSC12203550        Schletter PRO szerelősín, 3,55 méter/szál (szál) (120020-03550)

MSSC129200000      Schletter belső összekötő (toldó) Pro sínhez (129200-000)

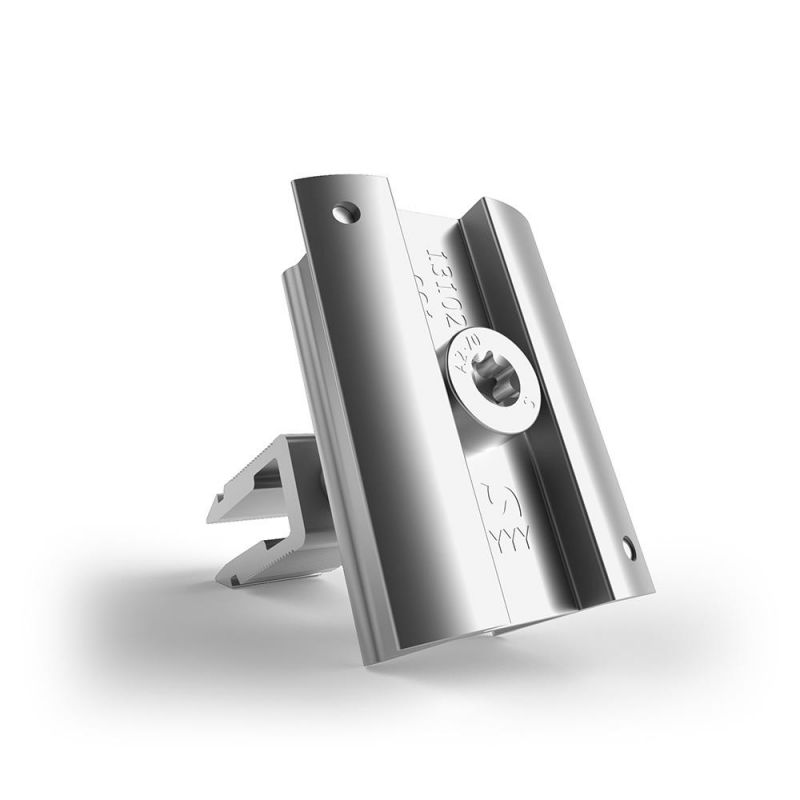

MSSC131020001      Schletter Középső leszorító RapidPro 30-47 mm (131020-001)

MSSC131020000      Schletter Oldalsó leszorító RapidPro 30-47 mm (131020-000)

MSSC129200010      Schletter műanyag sínlezáró kupak Pro (129200-010)

+ tetőszerkezethez illő tetőkampók és kiegészítőik

• A Panasonic PAW-A2W-TSOD kültéri érzékelő szenzor precíz hőmérsékletmérést biztosít a kültéri környezetben.
• Az -20°C és +50°C közötti hőmérséklet tartományban működik, biztosítva az optimális teljesítményt minden időjárási körülmény között.
• IP54 védettséggel rendelkezik, így ellenáll a por és a víz fröccsenésének.
• Könnyen integrálható Panasonic hőszivattyú rendszerekbe, hozzájárulva a hatékony hőszabályozáshoz.

• Érzékelési tartomány: -20°C és +50°C közötti hőmérséklet mérése.
• IP54 védettség, mely védelmet nyújt a por és víz fröccsenése ellen.
• Kompatibilitás: Panasonic hőszivattyú rendszerekkel.
• Telepítési lehetőség kültéri egységekhez, ami biztosítja az egyszerű integrációt.
• Pontosság: Megbízható hőmérséklet érzékelés a rendszer hatékonyságának növelése érdekében.

3 Fázisú fogyasztásmérő

Szünetmentes funkcióhoz kötelező tartozék

• A Panasonic WH-UX16HE8 kültéri egység nagy teljesítményt nyújt mind fűtés, mind hűtés terén, ideális választás otthoni és kereskedelmi célú használatra.
• A 16 kW teljesítmény biztosítja az optimális komfortot minden évszakban, legyen szó fűtésről vagy hűtésről.
• Az R32 hűtőközeg környezetbarát működést tesz lehetővé, csökkentve az üvegházhatású gázok kibocsátását.
• IPX4 védettséggel rendelkezik, ami ellenáll az időjárás viszontagságainak, így garantálja a megbízható kültéri működést.

• Teljesítmény: 16 kW fűtési és hűtési kapacitás, amely nagyobb épületek igényeit is kielégíti.
• Energiahatékonyság: A++ besorolás az alacsony energiafogyasztás érdekében.
• Környezeti ellenállás: IPX4 időjárásálló kivitel, ami kültéri alkalmazásra alkalmas.
• Hűtőközeg: R32, amely környezetbarát és hatékony.
• Kompatibilitás: Panasonic hőszivattyú rendszerekkel való használatra tervezve.

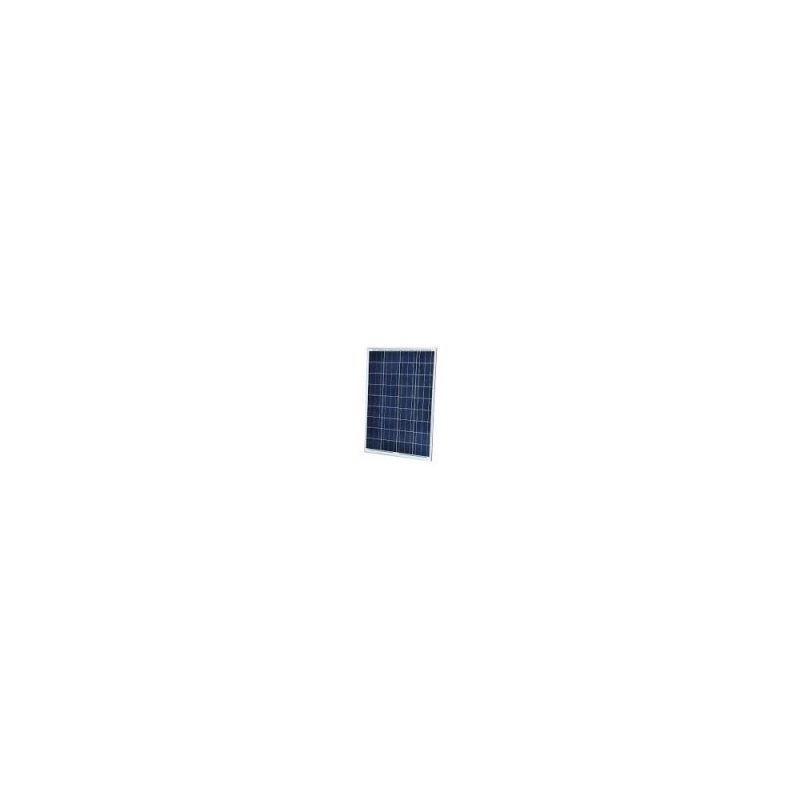

• A Victron 90W Poly napelem egy kompakt, 90 wattos polikristályos napelem, amely kiválóan alkalmas kisebb 12V-os rendszerekhez, mint például lakóautókhoz, hajókhoz vagy off-grid rendszerekhez.
• A panel mérete 780 x 668 x 30 mm, súlya pedig 6,1 kg. A napelem 19,5V maximális teljesítményű feszültséget és 4,61A névleges áramot biztosít, miközben a rövidzárási áram 4,96A, az üresjárati feszültség pedig 23,4V.
• A termék kiemelkedő teljesítményt nyújt gyenge fényviszonyok mellett is, és ellenáll a magas hőmérsékletnek.
• A tartósságot az anodizált alumínium keret és edzett üveg biztosítja. A napelem 25 éves teljesítménygaranciával és 5 éves anyag- és kivitelezési garanciával rendelkezik.

Tulajdonságok:

• Névleges teljesítmény: 90 W
• Maximális teljesítményű feszültség (MPP): 19,5 V
• Névleges áram (MPP): 4,61 A
• Rövidzárási áram: 4,96 A
• Üresjárati feszültség: 23,4 V
• Méret: 780 x 668 x 30 mm
• Súly: 6,1 kg
• Cellák száma: 36 db (polikristályos)
• Keretszerkezet: Anodizált alumínium
• Üveg: Edzett, magas átlátszóságú üveg
• Garancia: 25 év teljesítménygarancia, 5 év anyag- és kivitelezési garancia

• Ultragyors maximális munkapont szabályzás
• Intelligens akkumulátor-kezelés
• Környezeti hatásoktól védett kialakítás
• Beépített Bluetooth kapcsolaton keresztül követhető az energia termelés és akkumulátor állapota
• LCD kijelzővel kiegészíthető
• 5 év garancia

• Sungrow 6kW-os hibrid inverter, hálózatra kapcsolható és off-grid üzemre képes.
• Maximális DC bemeneti teljesítmény: 8 kWp.
• Hatékonyság: akár 98,2%.
• Akkumulátor kompatibilitás lítium-ion és ólom-savas típusokkal.
• IP65 védettség, beltéri és kültéri használatra.

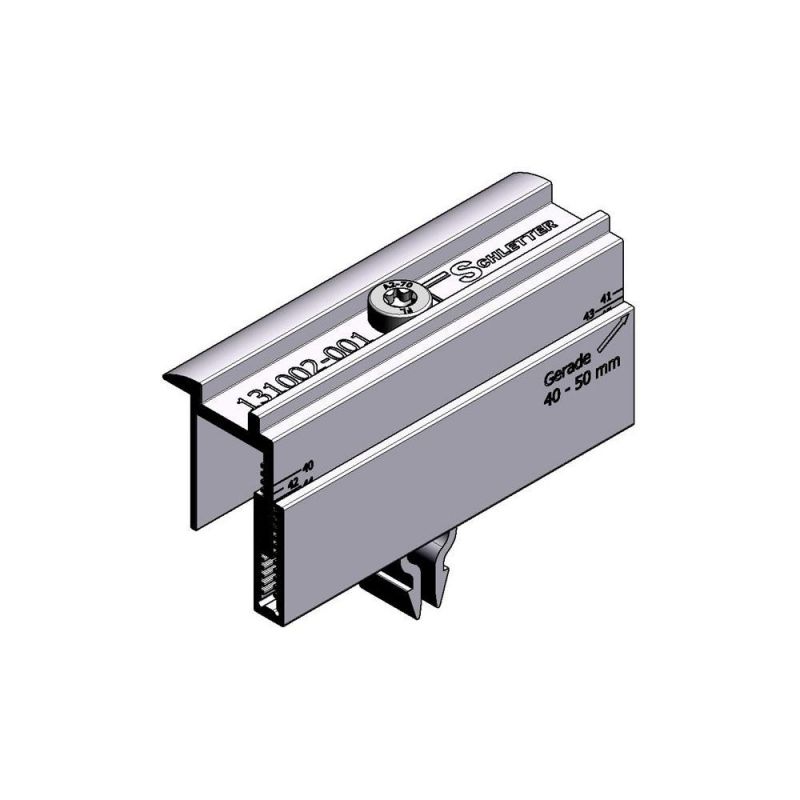

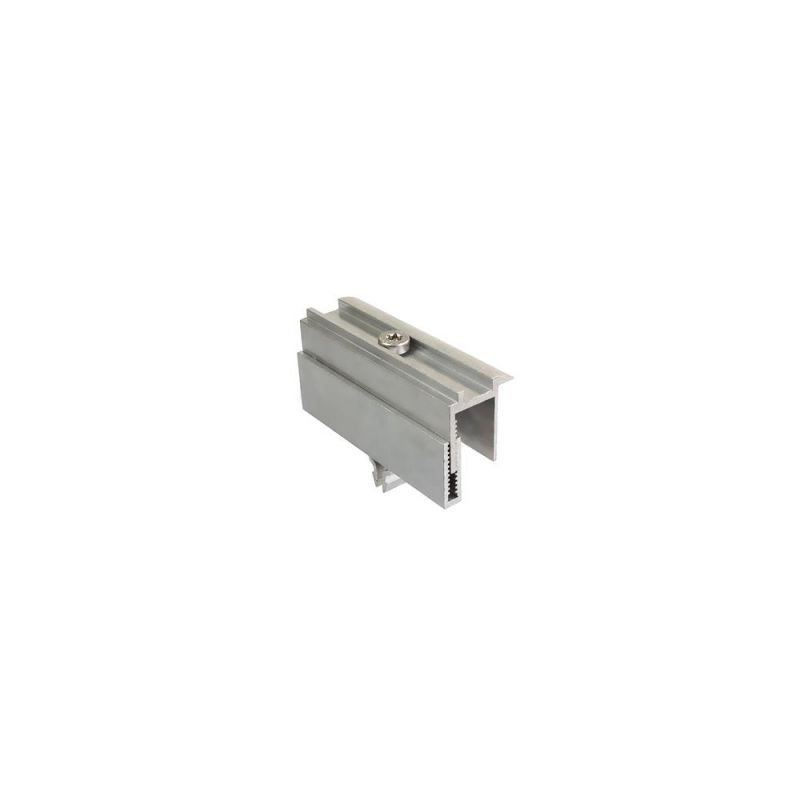

Alkalmas kizárólag 40-50 mm vastag napelemekhez.

A csomag tartalma:

• 1 db foglalat apa
• 1 db foglalat anya
• 1 db tüske apához
• 1 db tüske anyához

•

A tüskék krimpeléséhez érvéghüvely vagy speciális MC4 fogó javasolt.

• Megvédi a szolár hálózatot a túlfeszültségtől
• Villámáram-/ túlfeszültség-levezető 1000 V DC 2 pólusú szigetelt egyenfeszültségű rendszerekhez
• Nagyobb biztonság az EN 50539-11 szabvány betartásával
• Biztos érintkezés a beépített elfordítható retesznek köszönhetően
• Az optikai állapotjelzésnek köszönhetően a hibás dugasz célzottan cserélhető
• A kódolt dugaszok és alapelemek megakadályozzák a téves dugaszolást
• Kalapsínre szerelhető
• Az univerzálisan alkalmazható 1. típusú / 2. típusú védelmi komponenseknek köszönhetően mindig a megfelelő levezető

Alkalmazás: elkülönített szigetelt villámvédelmi berendezéssel ellátott vagy anélküli napelemes rendszerek és villámhárítóval ellátott napelemes rendszerek

Schletter Solo sínek összekötésére szolgál. Készre szerelve szállítjuk.

Kompatibilis szerelősinek:

• SoloPlus
• Solo05
• FixZ

• A Panasonic PAW-GRDBSE20 kültéri tartóállvány megbízható stabilitást biztosít a hőszivattyúk és kültéri egységek telepítéséhez.
• Rozsdamentes acélból készült, amely ellenáll az időjárás viszontagságainak, hosszú élettartamot garantálva.
• Maximális terhelhetősége 150 kg, így alkalmas különböző méretű kültéri egységek biztonságos rögzítésére.
• A kialakítása lehetővé teszi az egyszerű és gyors telepítést, így jelentős időt takarít meg a szerelés során.

• Kompatibilitás: Panasonic hőszivattyúkhoz, illetve más kültéri egységekhez.
• Anyag: Rozsdamentes acél, amely garantálja a hosszú távú ellenállóságot.
• Maximális terhelhetőség: 150 kg, amely biztosítja a különböző típusú egységek rögzítését.
• Környezeti ellenállás: Időjárásálló kialakítás a kültéri használathoz.
• Telepítési előnyök: Gyors és egyszerű szerelés a stabilitás érdekében.

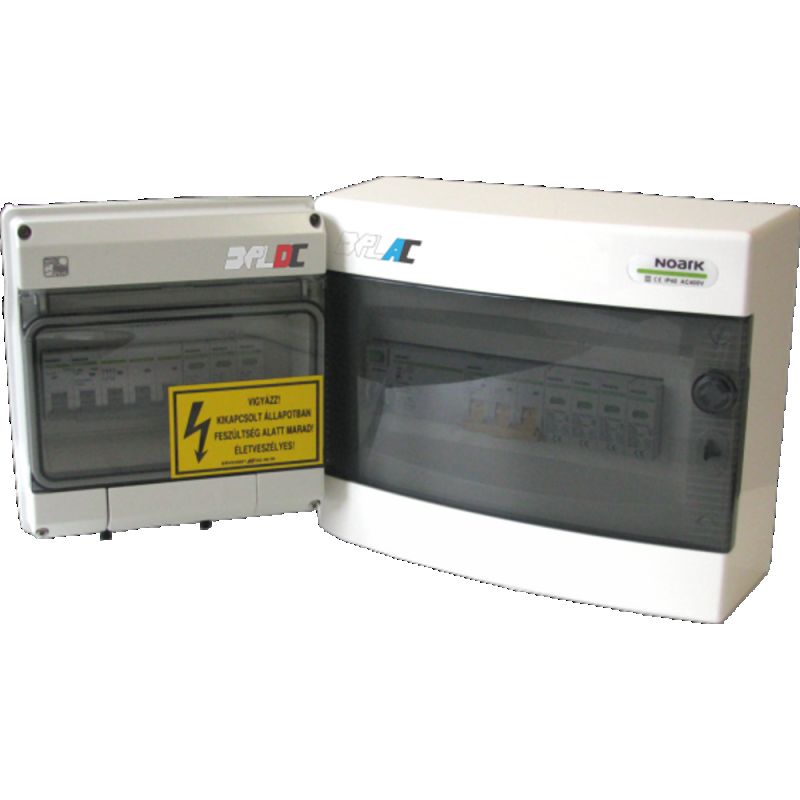

ExPL-DC elosztó, 2 PV biztosítós zárlatvédelem, túlfesz.védelem (T1/T2), 1000VDC, Plug'n'Power MC4 csatlakozás, 2string/1MPPT, IP65

ExPL-DC..-2B1T elosztók általános ismertetése:

• PV biztosítós zárlatvédelem túlfeszvédelemmel
• 2 vagy több stringes rendszerek stringenkénti zárlat- és túlfeszvédelemmel
• A napelemes ExPL-DC védelmi elosztók alkalmazása ideális választás a napelemes rendszerek biztonságos működésének kialakítására. A tervezésnek, gyártásnak és a prémium minőségű termékek használatának köszönhetően tökéletesen alkalmazkodnak a napelemes energetikai rendszerek speciális igényeihez.
• Az ExPL DC napelemes elosztók 5 év garanciájukkal a minőségi rendszerek által támasztott követelményekhez igazodnak.

Főbb jellemzők:

• PV biztosítós zárlatvédelem
• I+II. (T1/T2) osztályú túlfeszlevezető
• 2 string / 1 MPPT
• 1000 V DC
• max. 30 A
• Kül- és beltéri alkalmazás
• UV- és hőálló, IP65 tokozás
• Plug ’n’ Power csatlakozási technológia
• MSZ 2364 / HD 60364-7-712:2006 és OTSZ 5.0 irányelveknek megfelelő kialakítás

Műszaki paraméterek:

• 2 string / 1 MPPT PV biztosítós zárlatvédelme
• 1 db I+II. (T1/T2) osztályú túlfeszültség-levezető földeletlen DC oldalú rendszerekhez
• 2 db max. 30 A névleges áramú 2 pólusú fotovoltaikus biztosító aljzat
• Csatlakoztatásra előkészítve, tömszelencés bevezetés a védettség biztosításához
• Szállítás terjedelme: Szerelt elosztó átlátszó ajtóval (készülékek, vezetékek, MC4 csatlakozók/sorkapcsok*, tömszelencék, minőségi bizonyítvány)

Alkalmazási lehetőségek:

• A stringek zárlatvédelmének kialakítása a MSZ 2364 / HD 60364-7-712:2006 szabvány szerint, szükségesség esetén, amelyhez az ExPL-DC védelmi elosztó család kínálatában megoldások találhatók.
