Victron Energy BlueSolar LCD&USB 12/24-10 töltésszabályzó
12 V-os működtetéshez 36 cellás napelem, míg 24 Voltos működéshez  72 cellás napelem modul javasolt.
  Jellemzők

•

• Automatikus feszültség választás

• Szakaszolt akkumulátor töltés (3 szakasz)

• Rövidzár, túláram, polaritás védelem

• Intelligens akkumulátor védelem alacsony feszültségnél

• Passzív hűtés

• Kis méret

• Beltéri készülék

• 5 év garancia

• LCD kijelző

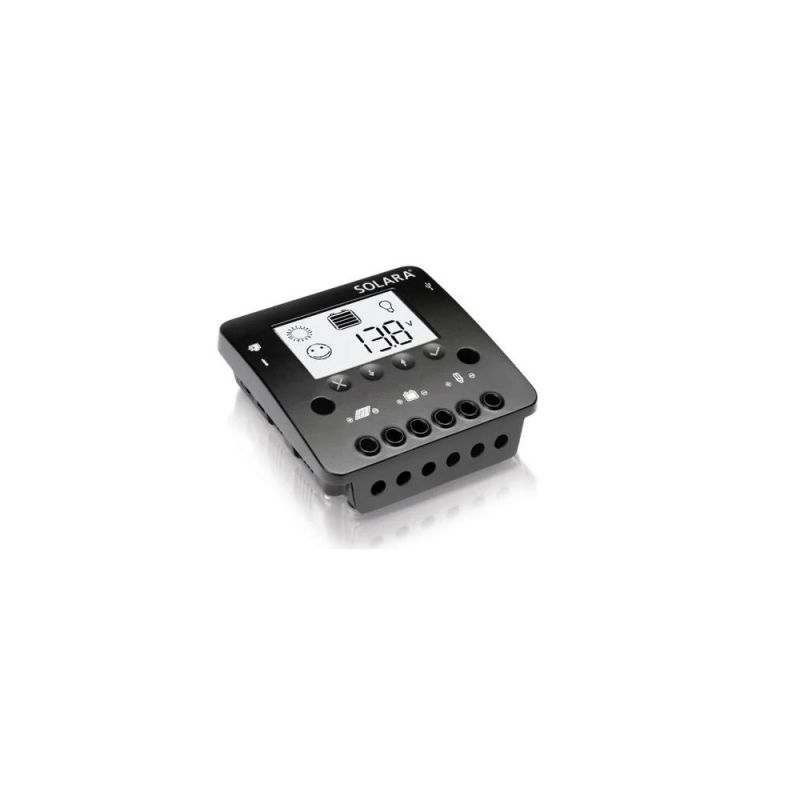

A feltüntetett kép illusztráció.

Maximális szolár feszültség: 28/55 V (12/24V)
Névleges teljesítmény: 20 A
Rendszer feszültség: 12/24 V
Készülék áramfelhasználás: 6mA
Hőmérséklet kompenzáció: -30/-60 mV/°C
Maximális páratartalom tűrés: 95%
Működési hőmérséklet tartomány: –35 és +55°C
Csatalakozó méret: 6mm²
Védelmi osztály: IP20
Súly: 160g
Méret: 96 x 169 x 36 mm

• A Panasonic PAW-3WYVLV-SI 3-járatú szelep lehetővé teszi a fűtési rendszerek áramlásának pontos szabályozását, biztosítva az optimális energiahatékonyságot és a rendszer megbízható működését.
• A szelep tartós rézből és acélból készült, amely hosszú élettartamot biztosít, még extrém körülmények között is.
• Az egyszerű telepítés lehetővé teszi, hogy gyorsan és hatékonyan integrálható legyen a meglévő Panasonic fűtési rendszerekbe, növelve ezzel a rendszer teljesítményét és hatékonyságát.
• Ez az alkatrész különösen fontos a fűtési és hűtési üzemmódok közötti hatékony váltás biztosításához, elősegítve a különböző működési feltételek közötti zökkenőmentes átmenetet.

Tulajdonságok:

• Funkció: Pontos áramlásirányítás fűtési rendszerekben, növelve a hatékonyságot.
• Anyag: Tartós réz és acél, amely ellenáll a korróziónak és biztosítja a hosszú élettartamot.
• Kompatibilitás: Panasonic fűtési rendszerekkel való használatra tervezve.
• Működési nyomás: Alkalmas magas nyomású rendszerekhez, biztosítva a stabil működést.
• Könnyű telepítés, amely lehetővé teszi a gyors és hatékony integrációt a meglévő rendszerekbe.

ExPL-AC elosztó, 3 Fázis, megszakító (C25A), szakaszoló-kapcsoló, T1+2 túlfesz.védelem, 6kA, IP40, falon kívüli kivitel

ExPL-AC-3Fp4-KMT elosztók általános ismertetése:

• 3 fázisú AC elosztó 4 pólusú kapcsolókészülékekkel – hálózati csatlakozáshoz
• Napelemes rendszer AC hálózati csatlakozása komplex védelemmel
• A napelemes ExPL-AC védelmi elosztók alkalmazása ideális választás a napelemes rendszerek hálózati csatlakozásának biztonságos kialakítására. A tervezésnek, gyártásnak és a prémium minőségű termékek használatának köszönhetően tökéletesen alkalmazkodnak a napelemes energetikai rendszerek speciális igényeihez.
• Az ExPL AC napelemes elosztók 5 év garanciájukkal a minőségi rendszerek által támasztott követelményekhez igazodnak.

Főbb jellemzők:

• Kismegszakítós zárlatvédelem
• Szakaszoló-kapcsoló a hálózati leválasztásra
• 1+2 (T1+T2) illetve 2 (T2) osztályú túlfeszültség-védelem
• 3 Fázisú
• 230/400 V 50 Hz TN rendszerhez
• max. 32 A
• 6 kA vagy 10 kA zárlati szilárdság
• Beltéri alkalmazás
• IP40 tokozás
• MSZ 2364 / HD 60364-7-712:2006 és OTSZ 5.0 irányelveknek megfelelő kialakítás

Műszaki paraméterek:

• Kismegszakító: 4 pólusú 6kA – zárlat- és túlterhelésvédelem
• Szakaszoló-kapcsoló: 4 pólusú
• Túlfeszlevezető: 4 pólusú – 1+2. (T1+T2)
• Elosztó: IP40 védettségű, műanyag kiselosztó, falon kívüli kivitel
• Szállítás terjedelme: Szerelt elosztó átlátszó ajtóval (készülékek, vezetékek, minőségi bizonyítvány)

Alkalmazási példák:

• Inverter AC oldali csatlakozásának kialakítása beltéren elhelyezve

DC leválasztó kapcsoló sínre DC 2P/40A LS40 SMA A2Jellemzők:

• DC oldal leválasztásra
• 2 pólus
• 1 sztring
• 1 munkapont

Terhelhetőség: 40A (600Vdc) Terhelhetőség: 29A (1000Vdc) Pólusok száma: 2 Lehetséges sztringek száma: 1 Súly (kg): 0,41 Védettség: IP40

• A SolarEdge SE-CTB-4x4.5-3000 egy nagy kapacitású bus-bar áramváltó, amelyet kifejezetten napelemes rendszerek energiaáramlásának mérésére terveztek.
• Az 1.5%-os pontosság lehetővé teszi a precíz energia- és árammérést.
• Az openable split-core kialakítás megkönnyíti a telepítést anélkül, hogy a rendszert le kellene állítani. Kompatibilis a SolarEdge energia menedzsment rendszerekkel, így ideális választás ipari és kereskedelmi alkalmazásokhoz.

Tulajdonságok:

Névleges áramerősség: 3000 A Pontossági osztály: 1.5% Mérési pontosság: ±1.5% 10-100% terhelés esetén Szekunder kimenet: 333 mVac névleges áramerősségnél Nyílásátmérő a primer vezetőhöz: 114 x 102 mm Kompatibilis rendszerek: SolarEdge Modbus energiamérők Kábelhossz: 2.4 m IP védettség: IP20 Méret: 158 x 168 x 29 mm Súly: ~1 kg Környezeti hőmérséklet-tartomány: -40°C - +65°C

ExPL-AC-1Fp2-KMT elosztók általános ismertetése:

• 1 fázisú AC elosztó 2 pólusú kapcsolókészülékekkel – hálózati csatlakozáshoz
• Napelemes rendszer AC hálózati csatlakozása komplex védelemmel
• A napelemes ExPL-AC védelmi elosztók alkalmazása ideális választás a napelemes rendszerek hálózati csatlakozásának biztonságos kialakítására. A tervezésnek, gyártásnak és a prémium minőségű termékek használatának köszönhetően tökéletesen alkalmazkodnak a napelemes energetikai rendszerek speciális igényeihez.
• Az ExPL AC napelemes elosztók 5 év garanciájukkal a minőségi rendszerek által támasztott követelményekhez igazodnak.

Főbb jellemzők:

• Kismegszakítós zárlatvédelem
• Szakaszoló-kapcsoló a hálózati leválasztásra
• 1+2 (T1+T2) illetve 2 (T2) osztályú túlfeszültség-védelem
• 1 Fázisú
• 230 V 50 Hz TN rendszerhez
• max. 25 A
• 6 kA vagy 10 kA zárlati szilárdság
• Beltéri alkalmazás
• IP40 tokozás
• MSZ 2364 / HD 60364-7-712:2006 és
• OTSZ 5.0 irányelveknek megfelelő kialakítás

Műszaki paraméterek:

• Kismegszakító: 2 pólusú 6kA – zárlat- és túlterhelésvédelem
• Szakaszoló-kapcsoló: 2 pólusú
• Túlfeszlevezető: 2 pólusú – 1+2. (T1+T2)
• Elosztó: IP40 védettségű, műanyag kiselosztó, falon kívüli kivitel
• Szállítás terjedelme: Szerelt elosztó átlátszó ajtóval (készülékek, vezetékek, minőségi bizonyítvány)

Alkalmazási példák:

• Inverter AC oldali csatlakozásának kialakítása beltéren elhelyezve
