• Alkalmas 2,5 ; 4 ; 6mm2 -es kábelek krimpeléséhez

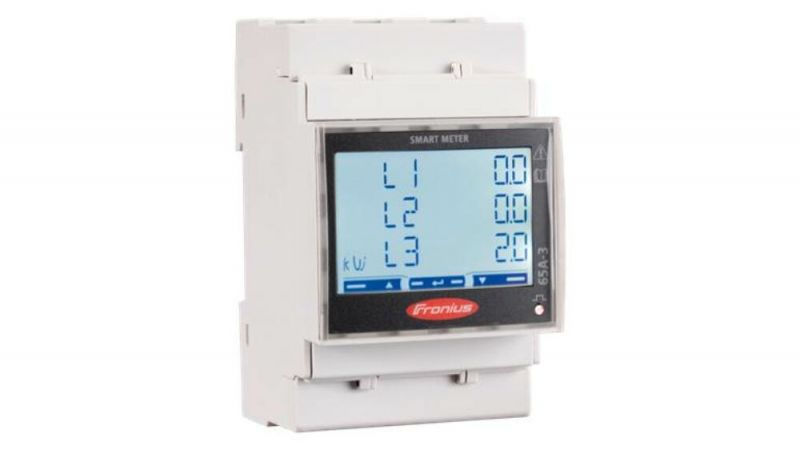

Névleges feszültség (V): 208-400 Maximális áramerősség (A): 3 x 65A Saját fogyasztás (W): 1 Indítási áram (mA): 20 Telepítés: DIN-sín (beltéri) Helyigény: 3 modul DIN 43880 Max. kábel keresztmetszet bekötéshez (mm²): 1 - 16 Kommunikáció bekötés (mm²): 0-05 - 1,5 Védelem: IP 51 (előlap), IP 20 (csatlakozás) Működési hőmérséklet: -25 +65 C Méret (mm): 91,5 x 53,8 x 63 Súly: 0,24 Kommunikáció az inverterrel: Modbus RTU (RS485) Kijelző: 3 x 8 digit / Érintő kijelző

• A 4 pólusú túlfeszültség-levezető (Ex9UE2 20 4P 275) ideális megoldás a villamos hálózatok védelmére a villámcsapások vagy gyors kapcsolási műveletek okozta túlfeszültségek ellen.
• Moduláris kialakítása lehetővé teszi a gyors és egyszerű cserét meghibásodás esetén, míg a fém-oxid varisztor (MOV) technológia biztosítja a gyors reakcióidőt.
• A túlfeszültség-levezetőt DIN sínre lehet szerelni, és 20 kA névleges kisülési áramot biztosít (8/20 μs), ami megfelelő védelmet nyújt a hálózati berendezések számára.
• Az eszköz optikai jelzéssel rendelkezik, amely megkönnyíti az állapotfigyelést és a karbantartást.

• Túlfeszültség-levezető
• T2
• In=20 kA
• Uc=275 VAC
• 4 pólus

• Kapcsolási feszültség: 12 V/DC-50 V/DC
• Pólusszám: 1
• IP Védelmi osztály: IP54
• Működési hőmérséklet: -20 0C – +80 0C
• Méretei (szélesség x hosszúság x magasság): 69*69*74
• Maximális kapcsolási áram: 200 A

ExPL-AC elosztó, 3 Fázis, megszakító (C25A), szakaszoló-kapcsoló, T1+2 túlfesz.védelem, 6kA, IP40, falon kívüli kivitel

ExPL-AC-3Fp4-KMT elosztók általános ismertetése:

• 3 fázisú AC elosztó 4 pólusú kapcsolókészülékekkel – hálózati csatlakozáshoz
• Napelemes rendszer AC hálózati csatlakozása komplex védelemmel
• A napelemes ExPL-AC védelmi elosztók alkalmazása ideális választás a napelemes rendszerek hálózati csatlakozásának biztonságos kialakítására. A tervezésnek, gyártásnak és a prémium minőségű termékek használatának köszönhetően tökéletesen alkalmazkodnak a napelemes energetikai rendszerek speciális igényeihez.
• Az ExPL AC napelemes elosztók 5 év garanciájukkal a minőségi rendszerek által támasztott követelményekhez igazodnak.

Főbb jellemzők:

• Kismegszakítós zárlatvédelem
• Szakaszoló-kapcsoló a hálózati leválasztásra
• 1+2 (T1+T2) illetve 2 (T2) osztályú túlfeszültség-védelem
• 3 Fázisú
• 230/400 V 50 Hz TN rendszerhez
• max. 32 A
• 6 kA vagy 10 kA zárlati szilárdság
• Beltéri alkalmazás
• IP40 tokozás
• MSZ 2364 / HD 60364-7-712:2006 és OTSZ 5.0 irányelveknek megfelelő kialakítás

Műszaki paraméterek:

• Kismegszakító: 4 pólusú 6kA – zárlat- és túlterhelésvédelem
• Szakaszoló-kapcsoló: 4 pólusú
• Túlfeszlevezető: 4 pólusú – 1+2. (T1+T2)
• Elosztó: IP40 védettségű, műanyag kiselosztó, falon kívüli kivitel
• Szállítás terjedelme: Szerelt elosztó átlátszó ajtóval (készülékek, vezetékek, minőségi bizonyítvány)

Alkalmazási példák:

• Inverter AC oldali csatlakozásának kialakítása beltéren elhelyezve

ExPL-DC elosztó, 2 PV biztosítós zárlatvédelem, túlfesz.védelem (T1/T2), 500VDC, Plug'n'Power MC4 csatlakozás, 2string/2MPPT, IP65

ExPL-DC..-2x-1B1T elosztók általános ismertetése:

• PV biztosítós zárlatvédelem túlfeszvédelemmel
• 2 vagy több stringes rendszerek stringenkénti zárlat- és túlfeszvédelemmel
• A napelemes ExPL-DC védelmi elosztók alkalmazása ideális választás a napelemes rendszerek biztonságos működésének kialakítására. A tervezésnek, gyártásnak és a prémium minőségű termékek használatának köszönhetően tökéletesen alkalmazkodnak a napelemes energetikai rendszerek speciális igényeihez.
• Az ExPL DC napelemes elosztók 5 év garanciájukkal a minőségi rendszerek által támasztott követelményekhez igazodnak.

Főbb jellemzők:

• PV biztosítós zárlatvédelem
• I+II. (T1/T2) osztályú túlfeszlevezető
• 2 string / 2 MPPT
• 500 V DC
• max. 30 A
• Kül- és beltéri alkalmazás
• UV- és hőálló, IP65 tokozás
• Plug ’n’ Power csatlakozási technológia
• MSZ 2364 / HD 60364-7-712:2006 és OTSZ 5.0 irányelveknek megfelelő kialakítás

Műszaki paraméterek:

• 2 string / 2 MPPT PV biztosítós zárlatvédelme
• 2 db I+II. (T1/T2) osztályú túlfeszültség-levezető földeletlen DC oldalú rendszerekhez
• 2 db max. 30 A névleges áramú 2 pólusú fotovoltaikus biztosító aljzat
• Csatlakoztatásra előkészítve, tömszelencés bevezetés a védettség biztosításához
• Szállítás terjedelme: Szerelt elosztó átlátszó ajtóval (készülékek, vezetékek, MC4 csatlakozók/sorkapcsok*, tömszelencék, minőségi bizonyítvány)

Alkalmazási lehetőségek:

• A stringek zárlatvédelmének kialakítása a MSZ 2364 / HD 60364-7-712:2006 szabvány szerint, szükségesség esetén, amelyhez az ExPL-DC védelmi elosztó család kínálatában megoldások találhatók.

Tulajdonságok:
Teljesítmény (Wp): 420 W Kristályszerkezet: Monokristályos Keret színe: Fekete Cellák száma: 144 Teljesítmény tolerancia (W): 0/+5 W Munkaponti feszültség (Vmpp): 41.3 V Munkaponti áramerősség (Impp): 10.17 A Üresjárati feszültség (Voc): 49.7 V Rövidzárlati áramerősség (Isc): 10.69 A Maximális rendszerfeszültség (V): 1500 V Csatlakozó: MC4 kompatibilis Méret: 1762 x 1134 x 30 mm Súly: 21,8 kg Termékgarancia: 15 év Teljesítmény garancia: 25 év

• A SolarEdge Energy Bank Battery (BAT-10K1PS0B) egy nagy kapacitású, 10 kWh-s energiatároló, amely kifejezetten a SolarEdge inverterekkel való integrációra lett tervezve.
• Az akkumulátor magas hatékonyságú és integrált monitoring funkcióval rendelkezik, amely optimalizálja a rendszer teljesítményét.
• Ideális választás napelemes rendszerekhez, lehetővé téve a tárolt energia felhasználását akkor is, amikor a nap nem süt.

Tulajdonságok:
